医療用圧電セラミックディスクについて知っておくべきことすべて

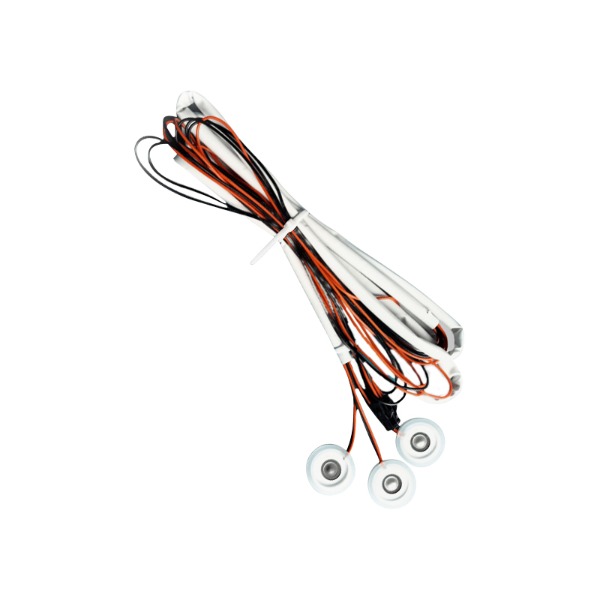

医療用圧電セラミックディスク 画像診断または治療用超音波に適するには、0.48 を超える厚さモード電気機械結合係数 (kt) と 35 MRayl 未満の音響インピーダンスを達成する必要があります。これらのパラメータがなければ、ディスクは必要な解像度や安全な組織貫通を実現できません。

工業用または消費者向けの圧電セラミックとは異なり、医療用ディスクは、滅菌中や長時間の動作中の安定性を確保するために、厳密に制御された誘電損失 (tan δ < 0.02) と 300°C 以上のキュリー温度を特徴としています。

医療用途における重要な材料特性

医療用圧電セラミックディスクは通常、変性チタン酸ジルコン酸鉛 (PZT) 組成物から製造されます。以下の表は、超音波イメージング、HIFU (高密度焦点式超音波)、流量センサーなどの一般的な医療用途に必須の特性範囲を示しています。

• 圧電電荷定数 (d33): 400 ～ 600 pC/N – 低電圧励起に十分な変位を保証します。
• 比誘電率 (εr): 1 kHz で 1200 ～ 1800 – 電気インピーダンスを医療用ドライバー回路と一致させます。
• 機械的品質係数 (Qm): 60 ～ 150 – イメージングまたは治療の感度 (低 Qm) と出力 (高 Qm) のバランスをとります。
• 密度 (ρ): 7.5 ～ 7.8 g/cm3 – 人体組織との音響マッチングに影響します。

たとえば、心臓超音波プローブで使用されるディスクには次のものが必要です。 kt > 0.5 そして 厚さのばらつきは±2μm以内 ディスク直径全体にわたって位相歪みやアーティファクトを回避します。

直径対厚さの比と共振周波数の選択

医療用圧電ディスクの動作周波数は、その厚さに反比例します。標準的なラジアルモードディスクの場合、基本厚みモード周波数 f_t (MHz) ≈ N_t / 厚さ (mm) ここで、N_t は周波数定数です (通常、PZT-5A タイプの材料では 1900 ～ 2100 Hz/m)。

一般的な医療周波数帯域と対応するディスクの寸法:

• 2 ～ 5 MHz (腹部および産科イメージング): 厚さは 0.4 ～ 1.0 mm、直径は通常 10 ～ 25 mm。
• 7.5 ～ 10 MHz (血管および小さな部品): 厚さ0.2～0.28mm、直径6～12mm。
• 15 ～ 20 MHz (眼科および皮膚の画像処理): 厚さ0.1～0.13mm、直径3～6mm。

間違った比率を選択すると、スプリアス モードが発生します。医療グレードのディスクは、横方向モードを抑制する必要があります。 半径対厚さの周波数比 < 0.7 一次厚み共振との干渉を避けるため。

音響マッチングとバッキングレイヤーの統合

裸のセラミックディスクの音響インピーダンスは約 34 MRayl ですが、人間の軟組織は約 1.5 MRayl です。レイヤーを一致させないと、 超音波エネルギーの 88% 以上が反射されます。 椎間板と組織の境界面で、装置が無効になります。

したがって、医療用圧電ディスクが単独で使用されることはありません。それには以下が必要です:

• 1 つまたは 2 つの一致するレイヤー （それぞれ中間インピーダンス、たとえば 9 ～ 12 MRayl）で伝送効率を 80% 以上に高めます。
• 高減衰バッキング層 （音響インピーダンス 15 ～ 25 MRayl、減衰 > 20 dB/cm/MHz）後方放射を減衰させ、パルス持続時間を短縮します。

たとえば、中心周波数で厚さ λ/4 の単一の整合層を追加すると、帯域幅が向上します。 45% ～ 72% 、画像の解像度を直接向上させます。

医療条件下での電気ポーリングとパフォーマンスの安定性

製造されたままのセラミックディスクは、分極するまではまだ圧電性を示しません。医療グレードのディスクでは、ドメインの整列を達成するために、100 ～ 150°C で 15 ～ 30 分間、2 ～ 4 kV/mm のポーリング電圧が必要です。分極が不完全であると、d33 が 30% 以上減少し、周波数応答が不安定になります。

ポーリング後、ディスクは熱老化と安定化を受けます。医学的な受け入れ基準には次のものが含まれます。

• 静電容量ドリフト < 3% 37°C (体温)、湿度 90% で 500 時間後。
• 絶縁抵抗 > 10GΩ 患者と接触するプローブの漏れ電流を防ぐため、DC 500 V で使用します。
• 200℃以下では脱分極なし エチレンオキシドまたはオートクレーブ滅菌 (121°C) に耐えることができます。

治療用ディスクの誘電損失と発熱

連続波または高負荷サイクルの医療用途 (理学療法超音波、外科的切断など) の場合、ディスクは共振を変化させることなく熱を放散する必要があります。重要な指標は次のとおりです 誘電損失率（tanδ） 。 1 MHz および 20 V/mm で、医療用治療ディスクは Tan δ < 0.015 を維持し、1 W/cm2 音響出力で温度上昇を < 15°C に制限します。

Tan δが 0.03 のディスク (低コストの工業用ディスクで一般的) は 2 倍の熱を発生し、次のような問題が発生します。

• 周波数ドリフト 10°C 上昇ごとに 0.5 ～ 1.2% 、駆動電子機器からの調整のずれを引き起こします。
• 熱膨張が結合層と一致しないため、50 回未満の処理サイクル後に層間剥離が発生します。

したがって、医療治療ディスクは最大振動速度 < 0.5 m/s RMS を指定し、プローブ アセンブリに統合温度センサーを備えています。

生体適合性とカプセル化の要件

未処理のセラミックディスク自体は、鉛が含まれているため生体適合性がありません (通常の PZT には重量で 60 ～ 70% の鉛が含まれています)。したがって、医療規制基準 (IEC 60601-2-37、FDA ガイダンス) ではカプセル化が義務付けられています。ディスクは密封するか、パリレン C (厚さ 5 ～ 15 μm) または医療グレードのエポキシでコーティングする必要があります。

カプセル化の検証には次のものが含まれます。

• ISO 10993-5 細胞毒性試験: カプセル化されたディスクの周囲に細胞溶解はありません。
• 浸出可能鉛の分析: 模擬体液中で < 0.1 μg/cm2/日。

適切なカプセル化がないと、1 つのディスクに障害が発生しただけでも、プローブの再認定コストが超過する可能性があります。 1 件あたり 10,000 ドル (規制への申請とテスト)。

医療統合前のパフォーマンステスト

医療用圧電ディスクの各バッチは、標準化された電気試験および音響試験に合格する必要があります。 IEEE 176-1987 および IEC 60483 に基づく承認/拒否基準:

• 共振時のインピーダンスの大きさ: 公称値の±10%。
• 共振時の位相角: > 85° (ピュアモード)。
• 静電容量許容差: 1kHz、25℃で±5%。
• 厚さのバリエーション: アレイのディスク表面全体で ±3 μm 以下。

これらの制限を通過するディスクは、さらなる調整を行わずに医療用超音波トランスデューサーまたは治療アプリケーターに直接統合できるため、プローブごとに 15 ～ 20 時間のエンジニアリング校正を節約できます。
